Mauerscheiben.
Stützwände, Terrassierungen, Geländesprünge und Hangsicherungen.
Beschreibung

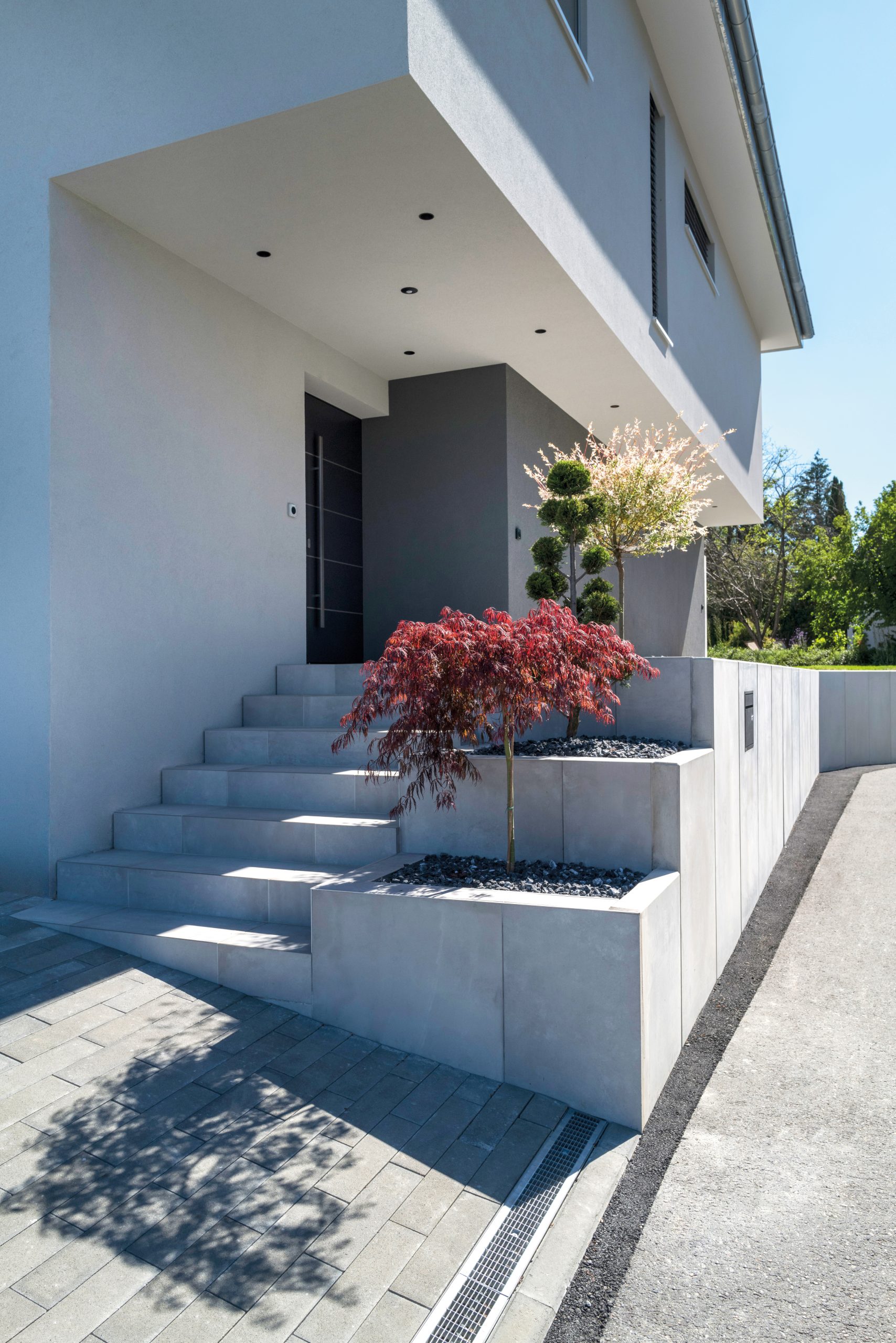

Viele Einbausituationen verlangen nach einer sicheren, funktionalen und trotzdem gestalterisch anspruchsvollen Lösung. Mauerscheiben befestigen, strukturieren und überwinden Höhenunterschiede – individuell, zeitlos, stilvoll.
Zusätzlich im Programm:
Außenecken 90°, 120° und 135° (einteilig)
Maßanfertigungen für Sonderhöhen und -breiten!
Beim Einbau bitte beachten:
Hinterfüllung der Winkelsteine mit nichtbindigem Material (frostsicher) unter 45° herstellen. Zur frostsicheren Gründung ist ein Kieskoffer bzw. Betonfundament einzubauen.
Technische Hinweise
Standardmäßig werden unsere Mauerscheiben im Garten- und Landschaftsbau, sowie im Straßen- und Tiefbau eingesetzt. Die Stahlbewehrung, sowie die Fußlänge ergeben sich auf der zugrunde gelegten Statik.
Für unten angeführte Beispiele wurden folgende Lastannahmen zugrunde gelegt:
γ = 19 KN/m² β = 0°, 20°, 30° ϕ = 35° δ = 2/3 ϕ
Mauerscheiben mit Typenprüfung: Expositionsklassen XC4, XD3, XS3, XF4 und XA3; Betongüte: C 30/37
Fertigungsbedingt weisen die Standardprodukte eine geringfügige Konizität an den Seitenwänden auf. Diese ist abhängig von der Wandstärke.
Details
Mauerscheiben, Typ Standard
Oberfläche: schalglatt | Farben: betongrau | Sichtbeton | Lastfall 1 | Verkehrslast 5 KN/m²
= Lagerware | |
= Lieferzeit auf Anfrage |
Mauerscheiben Außenecken 90° | Breite 49/49 cm
Art.-Nr. | H × B × B × Dicke (cm) | kg/Stk. | Stk./Pal. | |
---|---|---|---|---|
a940 | 45,0 × 49,0 × 49,0 × 11,6 | 152 | 4 | |
a941 | 55,0 × 49,0 × 49,0 × 11,6 | 178 | 4 | |
a942 | 80,0 × 49,0 × 49,0 × 11,6 | 242 | 4 | |
a943 | 105 × 49,0 × 49,0 × 11,6 | 306 | 4 | |
a944 | 130 × 49,0 × 49,0 × 11,6 | 370 | 4 | |
a945 | 150 × 49,0 × 49,0 × 11,6 | 421 | 4 | |
a946 | 180 × 49,0 × 49,0 × 11,6 | 498 | 4 | |
a947 | 200 × 49,0 × 49,0 × 11,6 | 550 | 4 | |
a948 | 230 × 49,0 × 49,0 × 11,6 | 626 | 2 | |
a949 | 250 × 49,0 × 49,0 × 11,6 | 678 | 2 | |
a950 | 280 × 49,0 × 49,0 × 13,5 | 755 | 1 | |
a951 | 300 × 49,0 × 49,0 × 13,5 | 806 | 1 |
Außenecken 120° oder 135° = 35 % Zuschlag auf Außenecke 90°; auf Mauerscheiben-Paletten
Mauerscheiben | Breite 49 cm
Art.-Nr. | H/Fußlänge/B/Dicke (cm) | kg/Stk. | Stk./Pal. | |
---|---|---|---|---|
a900 | 45,0 × 31,0 × 49,0 × 11,6 | 90 | 12 | |
a901 | 55,0 × 33,0 × 49,0 × 11,6 | 107 | 12 | |
a902 | 80,0 × 43,0 × 49,0 × 11,6 | 155 | 10 | |
a903 | 105 × 56,0 × 49,0 × 11,6 | 208 | 8 | |
a904 | 130 × 69,0 × 49,0 × 11,6 | 260 | 4 | |
a905 | 150 × 80,0 × 49,0 × 11,6 | 297 | 4 | |
a906 | 180 × 80,0 × 49,0 × 11,6 | 347 | 4 | |
a907 | 200 × 87,0 × 49,0 × 11,6 | 384 | 4 | |
a908 | 230 × 98,0 × 49,0 × 11,6 | 442 | 2 | |
a909 | 250 × 105 × 49,0 × 11,6 | 479 | 2 | |
a910 | 280 × 118 × 49,0 × 13,5 | 606 | 2 | |
a911 | 300 × 126 × 49,0 × 13,5 | 652 | 2 |
Mauerscheiben | Breite 99 cm
Art.-Nr. | H/Fußlänge/B/Dicke (cm) | kg/Stk. | Stk./Pal. | |
---|---|---|---|---|
a920 | 45,0 × 31,0 × 99,0 × 11,6 | 179 | 6 | |
a921 | 55,0 × 33,0 × 99,0 × 11,6 | 213 | 6 | |
a922 | 80,0 × 43,0 × 99,0 × 11,6 | 311 | 5 | |
a923 | 105 × 56,0 × 99,0 × 11,6 | 416 | 4 | |
a924 | 130 × 69,0 × 99,0 × 11,6 | 521 | 2 | |
a925 | 150 × 80,0 × 99,0 × 11,6 | 594 | 2 | |
a926 | 180 × 80,0 × 99,0 × 11,6 | 693 | 2 | |
a927 | 200 × 87,0 × 99,0 × 11,6 | 769 | 2 | |
a928 | 230 × 98,0 × 99,0 × 11,6 | 883 | 1 | |
a929 | 250 × 105 × 99,0 × 11,6 | 959 | 1 | |
a930 | 280 × 118 × 99,0 × 13,5 | 1.211 | 1 | |
a931 | 300 × 126 × 99,0 × 13,5 | 1.304 | 1 |
- Passstücke 25 % Zuschlag, Ausklinkungen 63,00 €/Stk., Abschrägen 39,00 €/m²
- Die Mauerscheiben sind standardmäßig ca. 20 cm von oben auf der Rückseite handgeglättet, maximal sind ca. 1/3 der Höhe handgeglättet möglich, Aufpreis 24,00 €/m² mit Lieferzeit
- Der Kopf ist umlaufend gefast, die rückseitige Fase verläuft 20 cm nach unten
Auf Mauerscheiben-Paletten
