Rewa-Rinnen.

Das elegante Entwässerungssystem.

Beschreibung

Das ReWa-Rinnensystem mit einer Schlitzbreite von 18 mm ist das unaufdringliche, gestalterisch anspruchsvolle Entwässerungssystem für unsere Pflaster- und Plattenflächen. Der schmale Schlitz ersetzt den Rost und bildet eine schöne, schmale Fuge in der Flächenbefestigung. Ideal für die Entwässerung von Hof-, Zufahrts- und Parkflächen und im Terrassenbereich.

Der Einbau erfolgt mit leichtem Niveauunterschied zur umgebenden Pflaster- oder Plattenfläche. Unsere hochwertigen Oberflächenausführungen sorgen für ein stimmiges Gesamtbild in der Wohnumfeldgestaltung. Mit dem Spülelement und dem Einlaufkasten bieten wir zum Rinnenstein ein komplettes System an.

Technische Daten

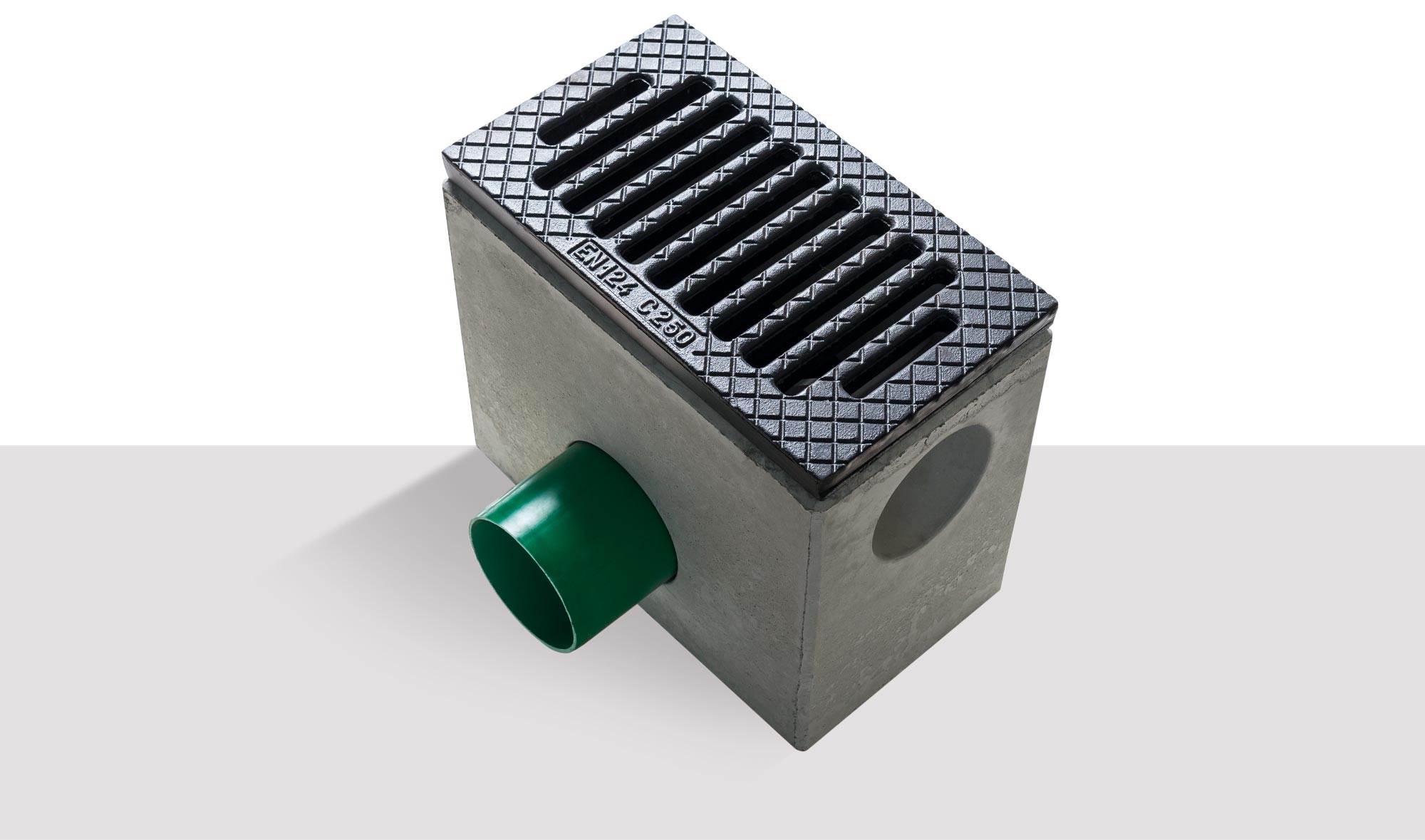

Beschreibung	ReWa-Rinne, ReWa-Spülelement	ReWa-Einlaufkasten
Klasse	* A-F 900 + R Typ M befahrbar bis 90 t	C befahrbar bis 25 t
Oberfläche betongrau	glatt	Stahlgussrost schwarz, Kl. C 250
Oberfläche anthrazit	glatt	Stahlgussrost schwarz, Kl. C 250
Oberfläche granitgrau	kugelgestrahlt	Stahlgussrost schwarz, Kl. C 250
Oberfläche granitanthrazit	kugelgestrahlt	Stahlgussrost schwarz, Kl. C 250
L × B × H (mm)	498 × 200 × 200	350 × 200 × 300
Nennweite	∅ 100
Schlitzbreite (mm)	18	13
Ausführung in	Vorsatzbeton Kernbeton	Beton
Gewicht kg/Stk.	37	38
Verp.-Einh./Pal.	32	33
Gewicht kg/Pal.	1.200	1.250
Verpackung	Europalette	Europalette

* erhöhter Widerstand gegen tausalzhaltige Wässer unter Frostbedingungen

Einbauanleitung

1. Herstellen eines frostfreien-, höhen- und fluchtgerechten Planums
2. Verdichten der freigelegten Sohle mittels Vibrationsstampfer oder Rüttelplatte
3. Einbringen des Magerbetons, auf hohlraumfreies Versetzen der Rinnenelemente ist zu achten, und anschließender zusätzlicher Ankeilung mit Magerbeton an die Rinnenelemente
4. Die Verlegung der Rinnenelemente am tiefsten Punkt beginnend, Gefälle mind. 0,5 %
5. Der angrenzende Oberflächenbelag sollte dauerhaft 3–5 mm höher liegen wie die Rinnenelemente

Besondere Einbauhinweise für dauerhafte, fugen- und wasserdichte Verlegung:

Das Verbinden der Rinnenelemente bzw. des Ablaufschachtes wird mittels einer handelsüblichen Schlauch-Kartuschenpresse durch einfaches Auftragen einer geeigneten Dichtstoffmasse, z. B. PCI ELRITAN 140, gemäß den Verarbeitungsrichtlinien des Herstellers. Dauerhafte Staunässe ist zu vermeiden!

Details

ReWa-Rinnenstein

nach DIN EN 1433 Klassen bis * F900 + R Typ M

Art.-Nr.	Bezeichnung	Nennmaße (mm)	Farbe	Stk./m	Stk./Pal.	kg/Stk.	t/Pal.
a800g	glatt	498 × 200 × 200	zementgrau	2	32	37	1,19
a800a	glatt	498 × 200 × 200	anthrazit	2	32	37	1,19
a800gg	kugelgestrahlt	498 × 200 × 200	granitgrau	2	32	37	1,19
a800ga	kugelgestrahlt	498 × 200 × 200	granitanthrazit	2	32	37	1,19

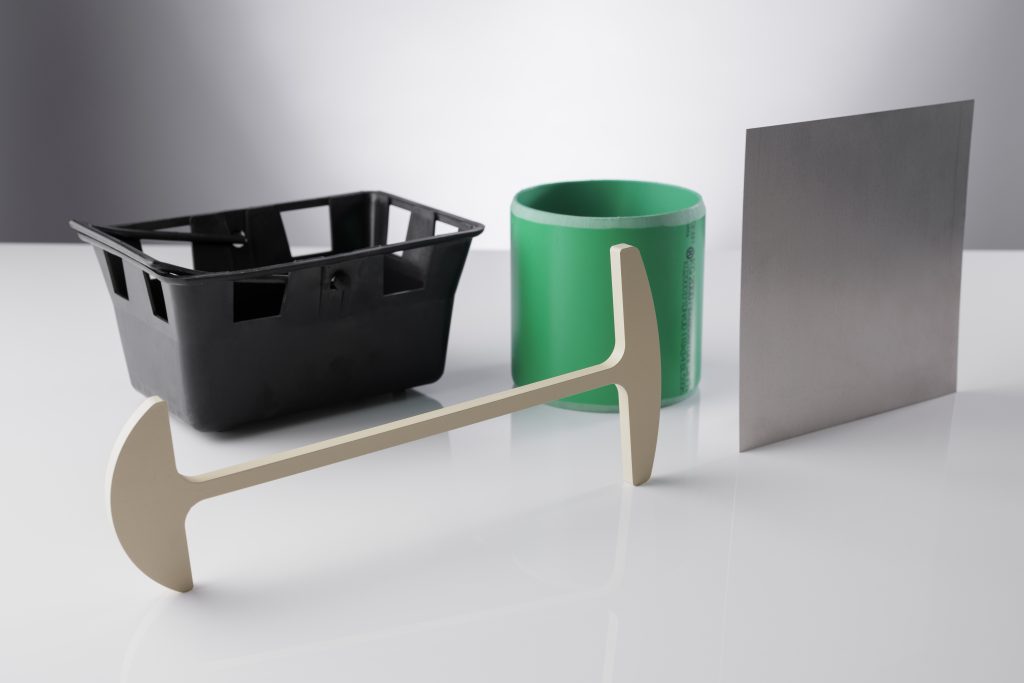

a810	Stirnwanddeckel		Edelstahl
a811	Längs-/ Gehrungsschnitt

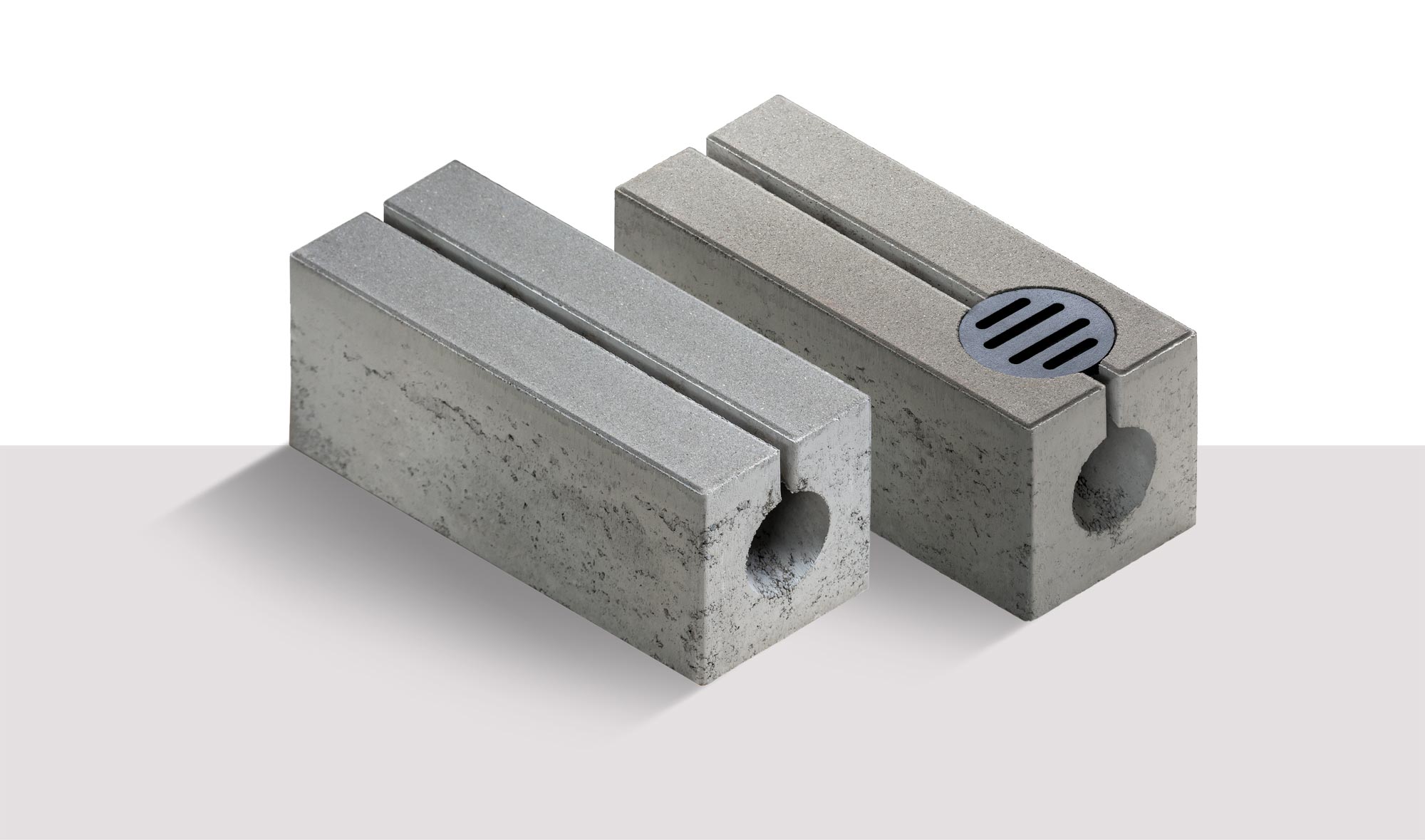

ReWa-Spülelement

nach DIN EN 1433 Klassen bis * F900 + R Typ M

Art.-Nr.	Bezeichnung	Nennmaße (mm)	Farbe	Stk./m	Stk./Pal.	kg/Stk.	t/Pal.
a801g	glatt	498 × 200 × 200	zementgrau	2	32	37	1,19
a801a	glatt	498 × 200 × 200	anthrazit	2	32	37	1,19
a801gg	kugelgestrahlt	498 × 200 × 200	granitgrau	2	32	37	1,19
a801ga	kugelgestrahlt	498 × 200 × 200	granitanthrazit	2	32	37	1,19
